Радіально-свердлильний верстат Optimum OPTIdrill DQ 14 3191040 SN: 48614207-21172403012, 48614207-21

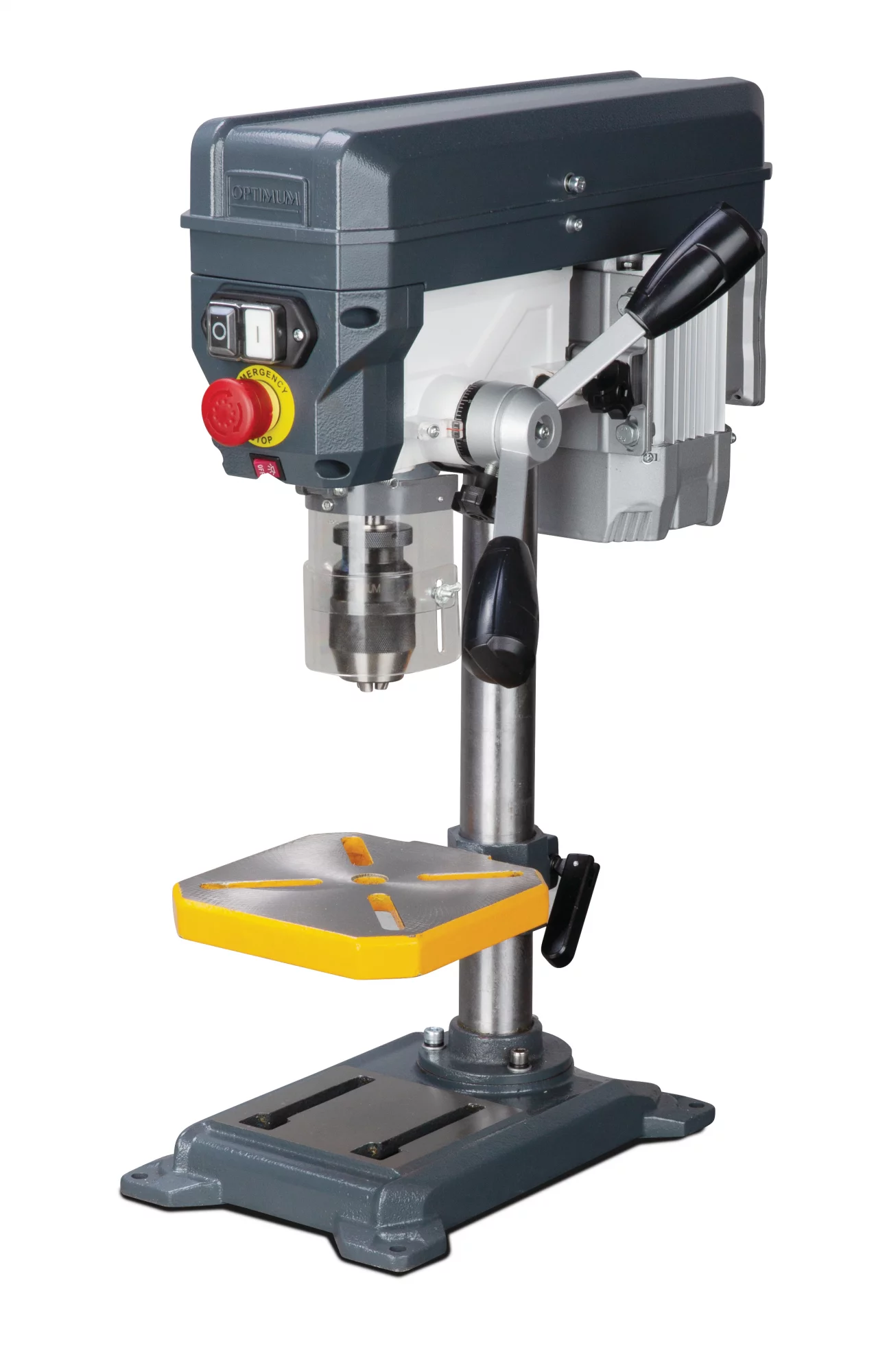

Радіально-свердлильний верстат Optimum OPTIdrill DQ 14 3191040



Окремий вимикач аварійної зупинки розташований доступно і зручно.

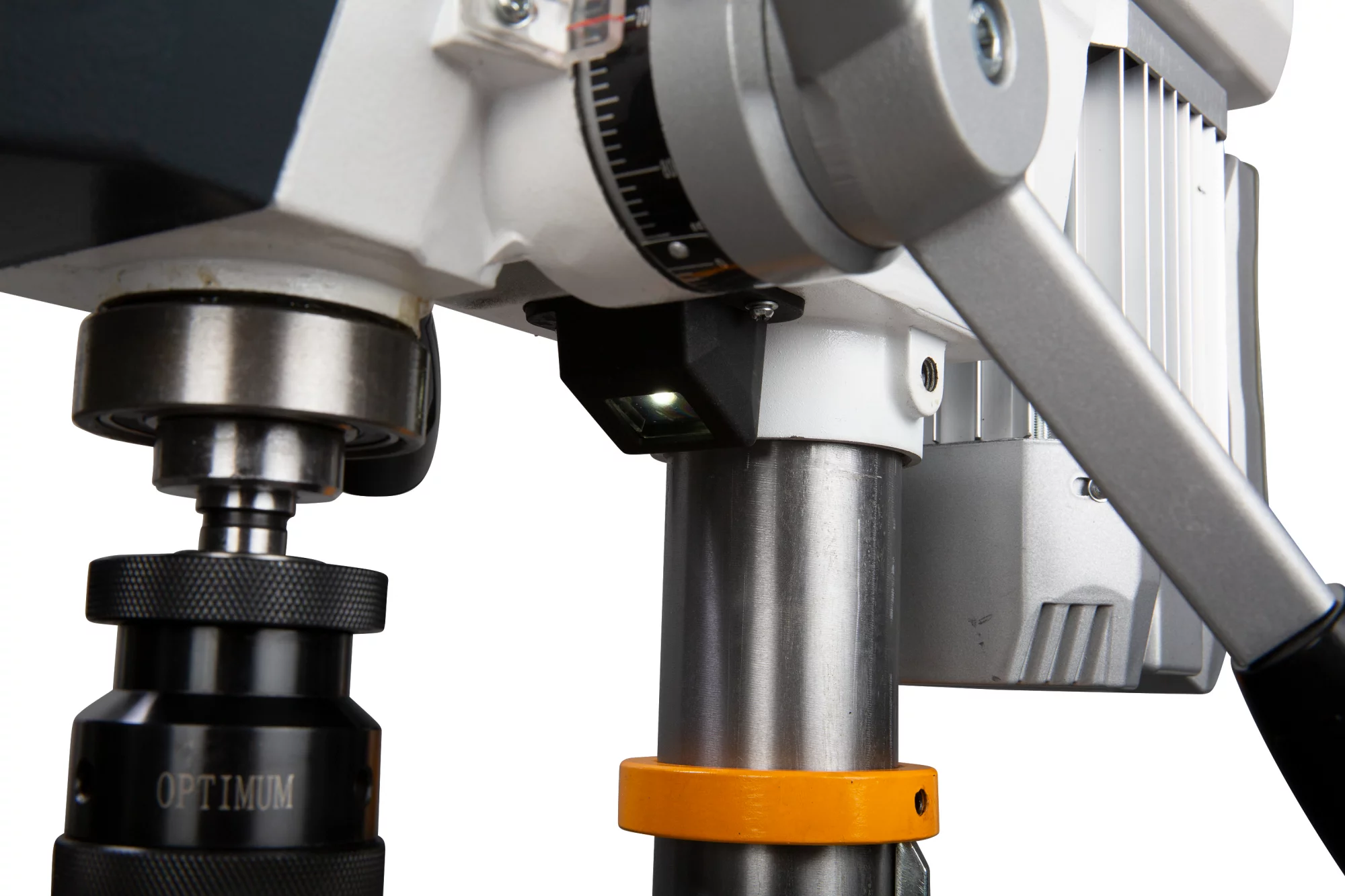

Обмежувач глибини свердління — це вже стандартна функція для будь-якого свердлильного верстата Optimum.

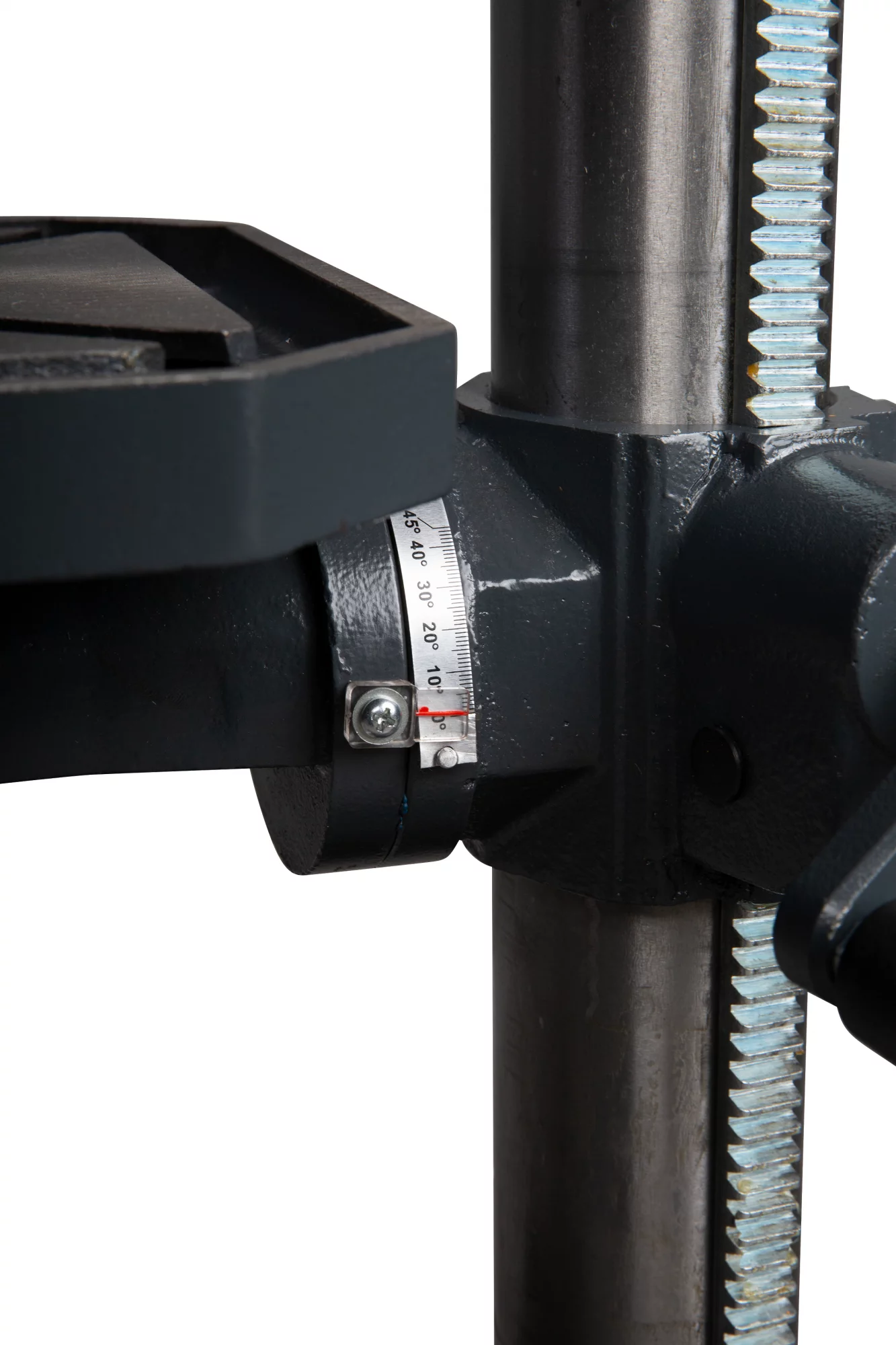

Свердлильний стіл нахиляється на ± 45 ° і обертається на 360 ° навколо колони.

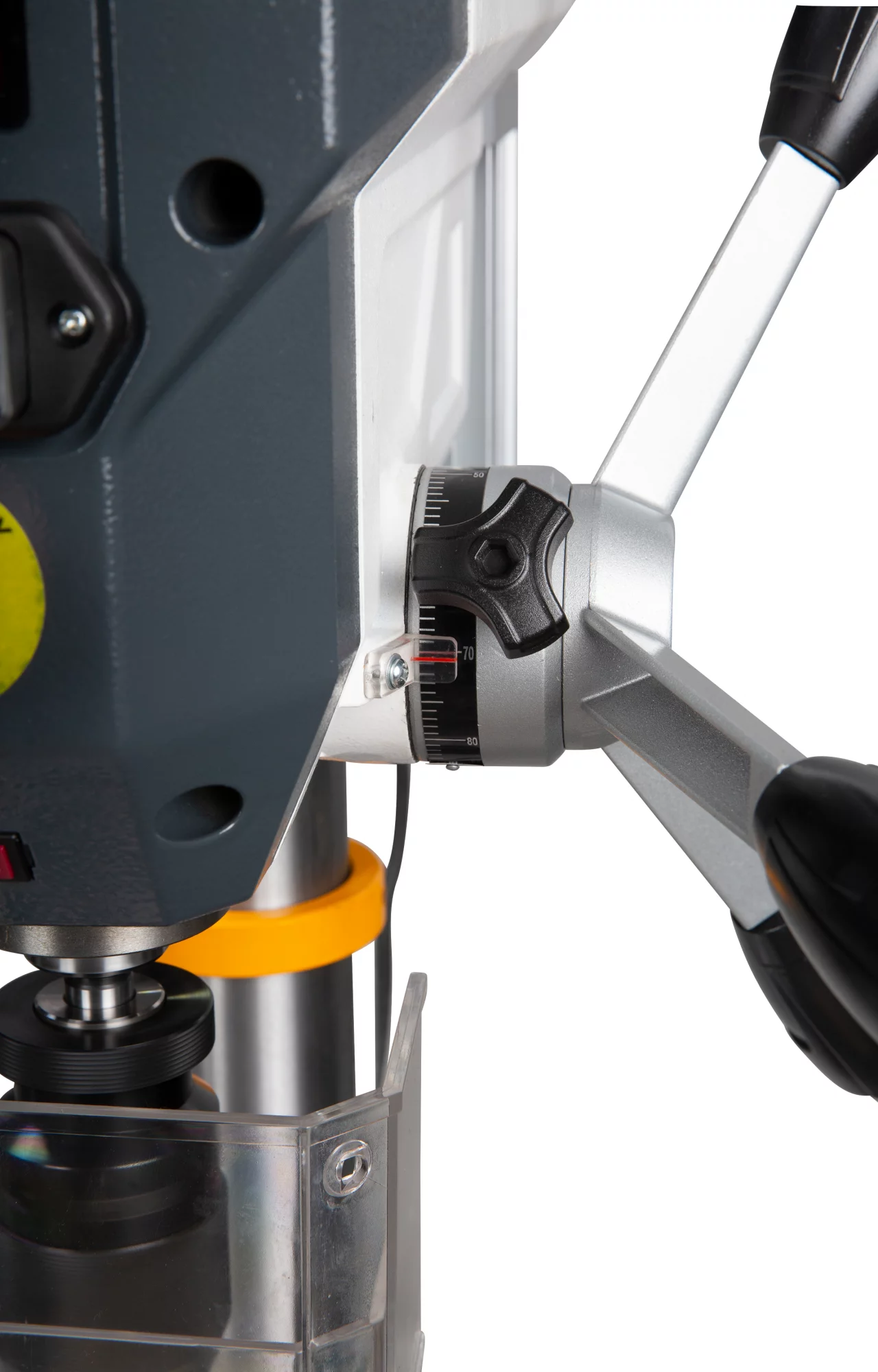

Суцільно-литий під тиском алюмінієвий важіль виконаний з м'якими ручками.



Прецизійне отвір шпинделя.



Електроніка для безпеки, має напрузі 24 В постійного струму.



Гарантована точність биття менше 0,03 мм при вимірюванні пінолі свердла.



Свердлильний шпиндель виготовлений з прецизійними шарикопідшипниками.



Високоякісний безключовий патрон включений в комплект поставки.

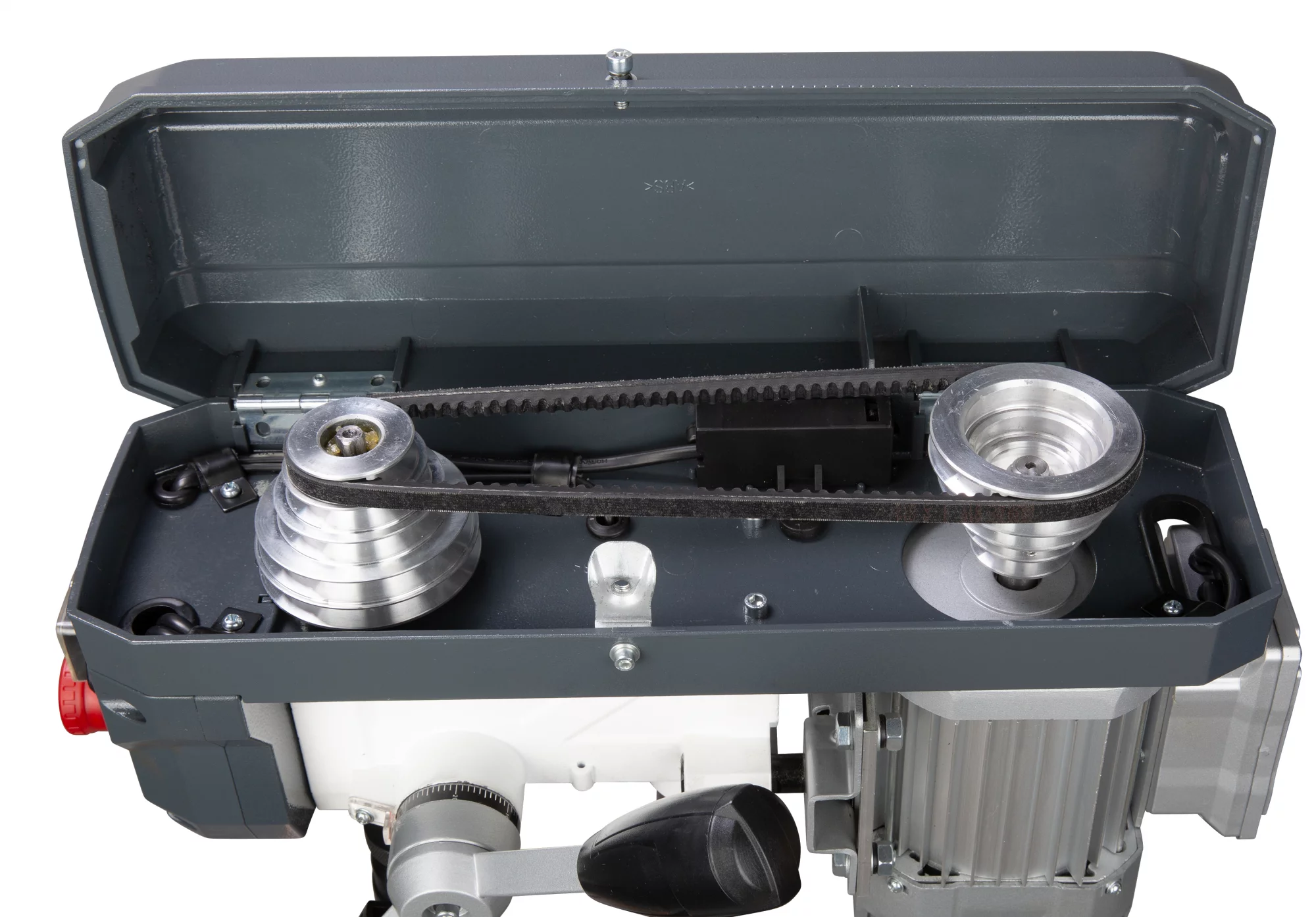

Приводні клинові ремені німецької фірми GATES забезпечують надійність і повноту передачі потужності.



Велика опорна плита свердлильного верстата OPTIdrill DQ 14 виконана з Т-образними пазами, з безліччю ребер жорсткості із зворотного боку.



Комплект поставки:



Безключовий патрон 1 — 15,9 мм

Т-образні гайки.





Технічні характеристики:



Розміри і вага

Довжина (продукт)



472 мм



Ширина / глибина (продукт)



283 мм



Висота (продукт)



634 мм



Діаметр колони



46 мм



Вага (нетто)



18,5 кг



Параметри свердління

Діаметр свердління сталі (S235JR)



13 мм



Безперервне свердління сталі (S235JR)



12 мм



Свердлильний стіл

Довжина робочої поверхні столу свердління



170 мм



Ширина робочої поверхні столу свердлильного



170 мм



Тип Т-образних пазів



діагональ



Розмір Т-образного паза столу для свердління



14 мм



Кількість Т-образних пазів столу для свердління



2



Обертання столу



360 °



Нахил столу



± 45 °



Максимальне навантаження на стіл



8 кг



Відстань свердлильного шпинделя до столу макс.



250 мм



Діапазон швидкостей

Діапазон швидкостей (об / хв)



700 — 2500



Кількість діапазонів швидкостей



5 рівнів



Електричні дані

Потужність приводного двигуна



0,35 кВт



Напруга підключення



230 В



Частота мережі



50 Гц



Підстава верстата

Відстань шпиндель — підстава верстата макс.



340 мм



Довжина робочої поверхні опори верстата



138 мм



Ширина робочої поверхні опори верстата



128 мм



Шпиндель

Хід пінолі



52 мм



Кріплення шпинделя



фіксований / B16



Виліт осі шпинделя



104 мм
